深圳市启华科实业有限公司

 pogopin磁铁连接器应用      联系蔡小姐 15986681838

智能穿戴设备：智能手环，宠物定位器，蓝牙耳机，智能腕带，智能鞋，智能衣服，智能眼镜，智能书包等；
智能家居，智能家电，空气净化器，自动控制器等；
医疗设备，无线设备，数据通讯设备，电信设备，自动化和工业设备等；
3C消费类产品，笔记本，平板电脑，PDA，手持数据终端等；
汽车，车载导航，测试和测量设备等；

本公司设计和研发：

1.客制大电流pogo pin连接器产品1600多款（2A-20A）
2.客制充电pogo pin连接器300多款（2pin-30pin）
3.自主开发1.27Pitch 2-40pins标准品
4.自主研发2.54Pitch 2.5mm高 2-40pin标准品，塑胶高度1.27mm
5.自主研发2.54Pitch 2-128pin公母标准品（4.5mm-15mm）结构分为SMT/DIP/Right Angle/Solder Cup

本公司拥有***、***的技术团队，拥有十多年大量的产品开发、制造的工作经验，能够在产品设计、开发以及制造过程中确保产品的品质，在生产设备都采用***设备走刀机、P3车床、自动装配机、品质检测设备***等机器设备。

可依来图来样规格定订做各类五金***车件,公差可控制在正负0.005左右,同时工厂有上2500种量产标准品供选用匹配;进口自动车床、日本野村(走心机)、台湾名扬(走刀机)、

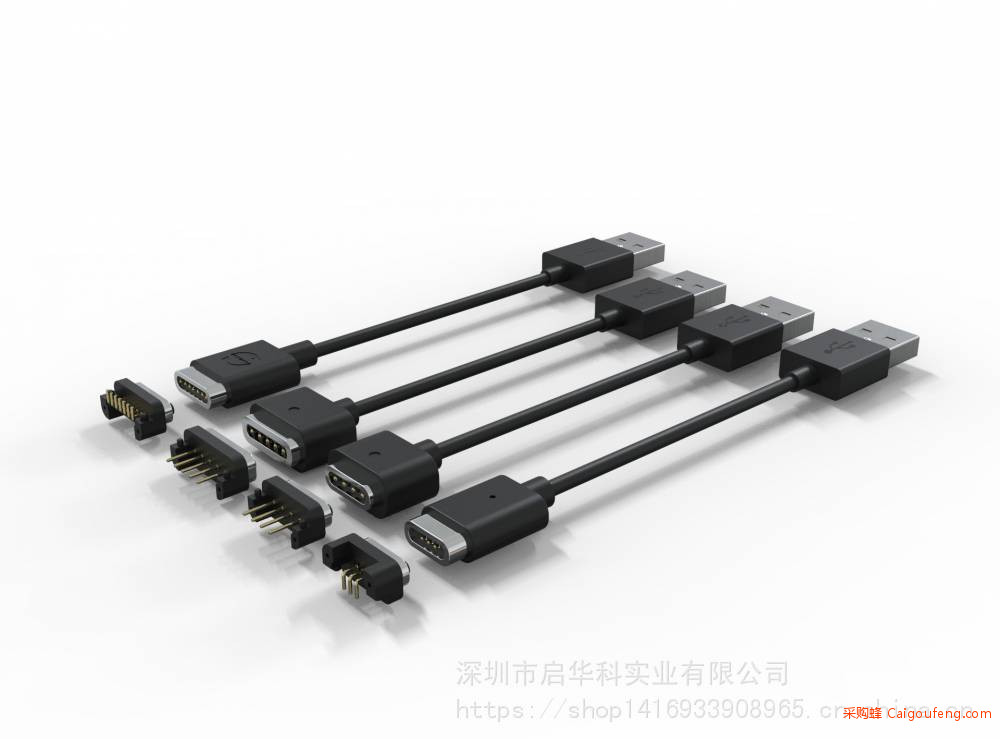

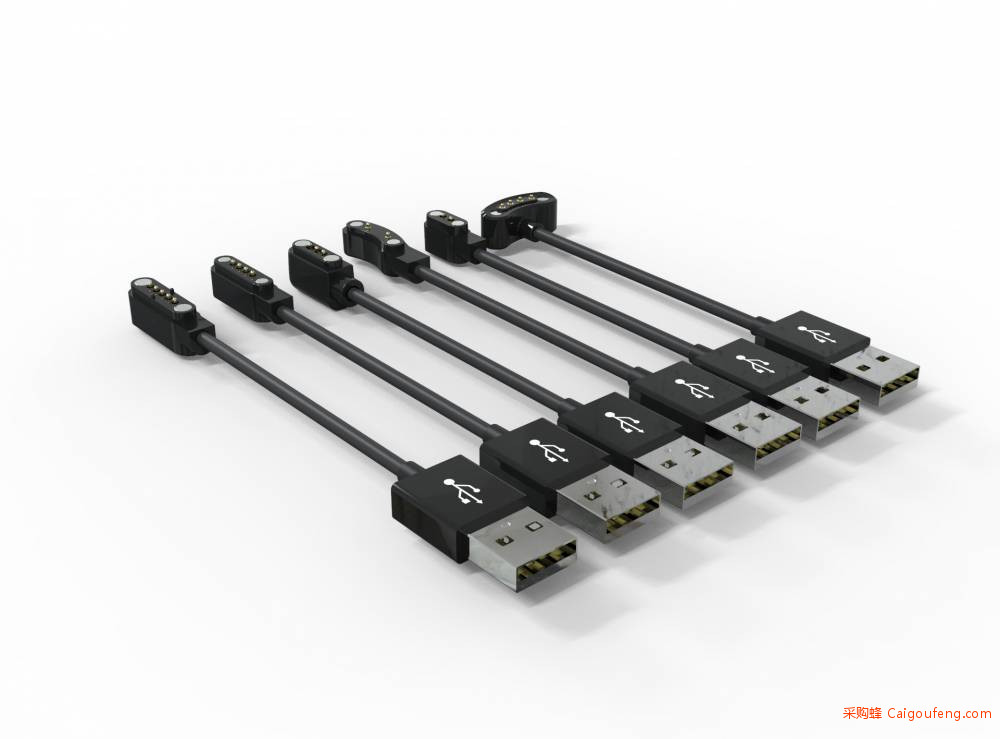

 磁吸充电Pogo pin 弹簧针

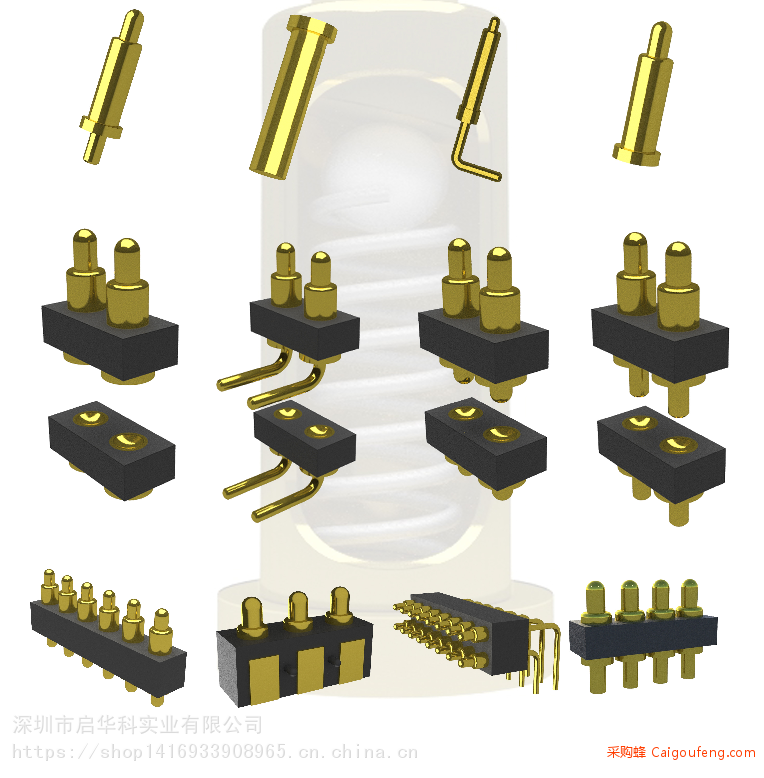

弹簧针及连接器，该连接器具有体积小、电流大、触点强、***等特点。

Pogo Pin产品性能

1.0概述

此规格定义了该Pogo pin的性能参数及测试要求。

2.0要求

2．1外形尺寸

外形尺寸必须符合产品图面要求。

2．2材料和电镀

Body为黄铜合金，镀镍50U”镀金1-3 U”。

Plunger为黄铜合金，镀镍50U”镀金1-3 U”。

Spring为不锈钢电镀金。

3.0参数

3．1持续工作电流：1.5A

3．2工作电压：低于12V＠25℃

3．3使用寿命：10000次

3．4工作温度计：-25℃ -75℃ 90% R.H.Max

3．5储存温度：-40℃-85℃   90% R.H.Max

4.0电性能

4．1接触阻抗   在工作点接触阻<25mohm Initial

4．2绝缘阻抗   带塑胶的绝缘阻抗在500V DC或者AC条件下持续一分钟绝缘阻抗>100MΩ

4．3耐电压     500AC 1分钟 漏电流0.3mA

5.0机械性能

5．1正向力     工作点大于60gf

5．2保持力     1kg/pin

5．3耐久性     10000次弹簧力保持在范围内

5．4耐振性     15分钟10～500HZ振动频率，1.2mm振幅，不超过

1u sec.掉电，接触阻抗<100mohm.

6.0环境性能

6.１热冲击       -40℃30Min.85℃/30Min.100个循环, 接触阻抗<100mohm   无外观损伤.

6.２耐湿性       90～95%R.H,60℃,500hours一小时后测量绝缘

>100Mohm,接触阻抗<100mohm,无外观损伤

6．3盐雾试验     5%盐溶液24小时无锈蚀。

6．4可焊性试验   230±5℃±1Seconds湿焊覆盖率95%以上。

产品应用于天线连接、接地、信号连接、各类工控用连接器材、电子电气连接、信号传输、充电类连接和电池连接器等，以及电子烟、航天、医疗、通讯、玩具等各类电子行业。各类弹簧电极、POGO PIN探针、接触片系列更能深得客户信耐能给客户提供高速、稳定的产品组装；能够很好保证客户的产品品质。可以根据客户要求设计产品。

***应用于：手机、手提电脑．通讯设备、灯饰、电器、电子电机、玩具、机箱、塑胶模具等领域。

欢迎来图来样评估询价。
